浅谈高速摄像机原理及应用领域

日期:2019/4/2 11:47:10    浏览:367次

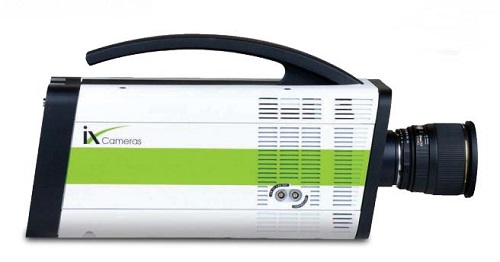

高速摄像机凭借着高效、智能、清晰的画面和高频率的拍摄速度,可以拍摄一些人们肉眼所不能捕捉到的画面,从而受到很多特殊行业的青睐,如汽车测试、工业制造、航空航天、科学研究等领域。





    高速摄像机系统原理:


    高速摄像机可以在很短的时间内完成对高速目标的快速、多次采样,当以常规速度放映时,所记录目标的变化过程就清晰、缓慢地呈现在我们眼前。




    高速摄像机具有实时目标捕获、图像快速记录、即时回放、图像直观清晰等突出优点。高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光,或者运动目标本身发光,这些光的一部分透过高速成像系统的成像物镜。


    经物镜成像后,落在光电成像器件的像感面上,受驱动电路控制的光电器件,会对像感面上的目标像快速响应,即根据像感面上目标像光能量的分布,在各采样点即像素点产生响应大小的电荷包,完成图像的光电转换。


    带有图像信息的各个电荷包被迅速转移到读出寄存器中。读出信号经信号处理后传输至电脑中,由电脑对图像进行读出显示和判读,并将结果输出。


    因此,一套完整的高速成像系统由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。


    高速摄像机就是能够以很高的频率记录一个动态的图像,因为一个动态的图像是需要数个静止的连贯的图片按一定时间速度播放出来的,高速摄像机一般可以每秒1~1000000帧的速度记录,但这导致了在高帧数拍摄时每张像素不会太高,它也要有一个惊人的储存器。
